Электроимпульсная терапия

Электроимпульсная терапия
Многочисленные вопросы относительно электроимпульсного лечения побудили меня оформить имеющуюся информацию по этому вопросу в виде данной статьи. Заранее прошу прощения у читателя относительно развернутости изложения по тем или иным вопросам, изложенным в этой статье, но, как мне кажется, понимание некоторых существенных моментов необходимо для правильного подхода к применению данного вида лечения в клинической практике.




Итак, к электроимпульсной терапии (ЭИТ) относятся дефибрилляция и кардиоверсия. Эти два вида ЭИТ при всей  их похожести, имеют существенные различия. Дефибрилляция представляет собой процедуру купирования фибрилляции желудочков посредством нанесения электрического разряда, она является важнейшим реанимационным мероприятием и должна проводиться даже средним медицинским персоналом. Кардиоверсия — способ лечения тахиаритмий, основанный на прекращении циркуляции возбуждения в миокарде путем нанесения электрического разряда в определенную фазу сердечного цикла. Кардиоверсия бывает плановой — восстановление ритма при стабильной гемодинамике, при неэффективности других способов лечения, проводится врачом, и экстренной — проводится при пароксизмах тахиаритмий с нестабильной гемодинамикой и резистентных к другим способам терапии, а также при т. н. желудочковой тахикардии без пульса (в последнем случае она проводится без синхронизации и тем самым приравнивается к дефибрилляции). Учитывая, что последняя клиническая ситуация приравнивается к остановке кровообращения, кардиоверсия в этом случае как жизнеспасающая манипуляция также может быть выполнена фельдшером. Кардиоверсия требует синхронизации — нанесения импульса в момент регистрации зубца R, так как в противном случае нанесение разряда в другую фазу сердечного цикла может привести к неэффективности процедуры и даже к развитию фибрилляции желудочков.

   Я думаю, понятно, что в этой статье мы будем говорить только о наружной дефибрилляции и кардиоверсии, оставив внутреннюю для специалистов-кардиохирургов, работающих на открытом сердце.

   История вопроса

   Электрические методы лечения аритмий и блокад сердца, берут свое начало уже со второй половины 18 века. История их появления и развития весьма интересна. Первый официально документированный случай применения электрических импульсов для оказания помощи при внезапной смерти относится к 16 июля 1774 г , когда мистер Сквайерс (Squires), житель лондонского района Сохо, попытался помочь упавшей с первого этажа трехлетней девочке, используя разряды электричества лейденских банок. Когда он начал наносить электрические разряды по различным участкам тела девочки, с момента ее падения уже прошло минут двадцать, но, несмотря на это, после нескольких электрических разрядов в области грудной клетки мистер Сквайерс все-таки ощутил еле уловимую пульсацию у пострадавшей. Вскоре, хоть и с большим трудом, девочка начала дышать. На протяжении последующих нескольких дней у девочки наблюдался ступор, но приблизительно через неделю она уже была абсолютно здорова.

   В последующем дефибрилляцию, так или иначе, изучали Луиджи Гальвани, Чарльз Кайт, Джон Сноу, Жан-Луи Прево и Фредерик Бателли и другие ученые.  В 1947 г. американский хирург Клод Бек провел успешную дефибрилляцию во время оперативного вмешательства на сердце у четырнадцатилетнего мальчика. Разработанный Клодом Беком дефибриллятор работал от переменного тока и позволял проводить только открытую дефибрилляцию.


Заложение научных основ для понимания ЭИТ, а также первые серьезные эксперименты в этой области были произведены Полом Золлом. Изучая кардиостимуляцию, он предположил, что применение сильного наружного электрического разряда может прерывать фибрилляцию желудочков, и уже в 1956 г.   Золл совместно со своими коллегами провел первую клиническую демонстрацию успешной трансторакальной дефибрилляции.

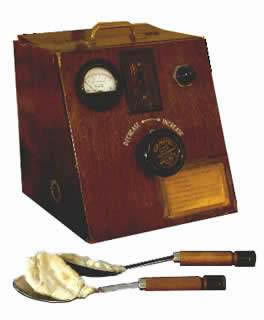

   В своих исследованиях он использовал собственноручно сконструированный дефибриллятор, который генерировал переменный ток.

   В 1960 г. Бернард Лаун разработал свой первый дефибриллятор постоянного тока. Этот дефибриллятор стал первым в линии современных приборов подобного типа. Лауном же был предложен и метод кардиоверсии – использование синхронизированных с сердечным циклом электрических разрядов для лечения тахиаритмий.



Электрофизиологические механизмы ЭИТ

Существует много гипотез, которые пытаются объяснить механизм действия дефибрилляции:

  • гипотеза критической массы;
  • гипотеза верхнего порога уязвимости;
  • гипотеза критической точки;
  • гипотеза прогрессирующей деполяризации;
  • гипотеза виртуальных электродов.

   Как вам уже понятно, такое количество гипотез говорит только об одном — ни одна из них не объясняет механизм дефибрилляции в полной мере. Рассмотрение всех этих гипотез займет массу времени, да это и не входит в задачи данной статьи, так что если у вас будет желание, то мы можем обсудить их на форуме. Пока же оставим для себя тот постулат, что основной целью дефибрилляционного импульса является  восстановление синхронизации сокращений кардиомиоцитов путем их резкой и одновременной деполяризации. Возникает так называемая «перезарядка», которая в условиях сохранности водителя ритма приводит к его восстановлению.

   Здесь мы вплотную подходим к обсуждению значения формы волны дефибриллирующего импульса для успешной дефибрилляции. Следует понимать, что нам необходимо применение разряда такой формы и величины, чтобы одновременно получить дефибриллирующий эффект (помним, что разряд слишком малой величины наоборот обладает аритмогенным эффектом) и при этом нанести как можно меньшее повреждение миокарду. Различают однофазный и бифазный импульсы.

   Однофазный импульс — это монополярный импульс (ток имеет только одно направление). Он реализован в подавляющем большинстве старых моделей дефибрилляторов. Для получения должного эффекта при проведении дефибрилляции монофазным импульсом требуется значительная энергия разряда, что увеличивает повреждение миокарда. С 2005 года выпуск монофазных дефибрилляторов прекращен.


  Двухфазный импульс — это биполярный импульс (ток проходит через миокард, а затем меняет направление и проходит еще раз). При этом для прекращения циркуляции возбуждения оказываются достаточными меньшие значения энергии, что   уменьшает повреждающее действие тока на миокард. Сейчас однозначно считается, что бифазная дефибрилляция относительно низкими разрядами (менее 200 Дж) безопасна и более эффективна для купирования фибрилляции желудочков, чем высокоэнергетические нарастающие однофазные разряды.



   В биполярной волне, кроме, собственно, полярности, большое значение имеет также ее форма. Доказано, что дефибрилляция прямолинейным двухфазным импульсом более эффективна, нежели двухфазным экспоненциальным.

   Несколько слов о сопротивлении грудной стенки,  так называемом трансторакальном импедансе. Устранение фибрилляции происходит при прохождении через область сердца тока достаточной силы. В связи с этим эффективность дефибрилляции во многом зависит от трансторакального импеданса пациента. Трансторакальный импеданс при его высоких значениях может снижать эффективность дефибрилляции вследствие уменьшения силы тока, проходящего через сердце. У взрослого человека среднего телосложения трансторакальный импеданс составляет в среднем 70-80 Ом. На этот показатель может влиять целый ряд факторов: значение величины заряда; размер грудной клетки и её волосяной покров; размер и расположение электродов, сила их прижатия к грудной клетке; токопроводящий (контактный) материал между электродами и кожей больного; фаза дыхания; количество наносимых разрядов; перенесенные ранее пациентом хирургические вмешательства на грудной клетке и т. д. В целом явление трансторакального импеданса имеет важное клиническое значение, так как именно оно объясняет разницу между набираемой на шкале аппарата энергией и энергией, реально получаемой миокардом. Если при ЭИТ имеют место факторы, существенно повышающие трансторакальный импеданс, то вполне вероятно, что при установленной на шкале дефибриллятора энергии 360 Дж её реальное значение может составить на миокарде в лучшем случае 10-20%, т.е. 30-60 Дж, а это уже существенно снизит успех дефибрилляции. Современные дефибрилляторы имеют опцию автоматической компенсации трансторакального импеданса, что позволяет нанести на область сердца разряд, близкий к заданному. Особенно хорошо эта функция развита в дефибрилляторах фирмы Zoll.



Аппаратура

   Для проведения ЭИТ используются различные модели дефибрилляторов. Первые из них имели совершенно непотребный для ДГЭ вес и размер, но техника не стоит на месте и современные модели дефибрилляторов, кроме достаточно скромных размеров и веса, могут похвастаться наличием в них массы полезных опций, таких как кардиомонитор, пульсоксиметр, измеритель НИАД, капнограф и кардиостимулятор. Современные модели дефибрилляторов отличаются также хорошим зарядом батареи, а некоторые из них имеют противоударную конструкцию и специально предназначены для ДГЭ. В качестве примера рассмотрим несколько современных моделей.

Дефибриллятор ZOLL E-Series

Основные характеристики:

  • ударопрочность;
  • биполярный импульс с автоматической компенсацией трансторакального импеданса;
  • дисплей с 3-мя режимами отображения, обеспечивающий 100% видимость в любых условиях;
  • сконструирован согласно пользовательским требованиям СМП;
  • литиево-ионный аккумулятор на 4 часа мониторирования с полным отсутствием эффекта памяти;
  • бортовые крепления;
  • интегрированный Bluetooth;
  • GPS-часы;
  • Sp02 и НИАД;
  • EtC02;
  • кардиостимулятор.

   Скажу честно: от знакомства с этим дефибриллятором у меня остались самые лучшие   впечатления.

Дефибриллятор LIFEPAK 20

Основные характеристики:

  • дефибриллятор / монитор;
  • никель-металлгидридные аккумуляторные батареи;
  • двухфазный импульс до 360 Дж;
  • синхронизированная кардиоверсия;
  • 3-х канальная ЭКГ;
  • SpO2 и фотоплетизмограмма.



Дефибриллятор Schiller MINIDEF 3

Основные характеристики:

  • очень легкий (до 4 кг);
  • удобен и прост в эксплуатации;
  • по умолчанию предназначен только для дефибрилляции;
  • для проведения синхронизации разряда требует подключения к внешнему монитору.



Дефибриллятор ДКИ-Н-08

Основные характеристики:

  • биполярный импульс до 360 Дж;
  • синхронизация разряда;
  • встроенный монитор;
  • детские электроды;
  • регистрация ЭКГ по 3-м отведениям;
  • определение ЧСС.

Практические аспекты

   Мы вначале остановимся на общей технике проведения ЭИТ, а затем разберем отдельно дефибрилляцию и кардиоверсию.

   Итак, показания определены, принято решение проводить ЭИТ. Рассмотрим алгоритм действий.

  • Из помещения, если это возможно, удаляются все посторонние (родственники, соседи и т.д.), так как наблюдение за ЭИТ способно произвести на медицински необразованного человека весьма сильное впечатление.
  • Готовят к работе дефибриллятор, что в экстренной ситуации должно занимать не более 10 секунд.
  • Пациент лежит на твердой поверхности, передняя поверхность грудной клетки полностью обнажена.
  • При проведении дефибрилляции сейчас используется преимущественно переднее или стандартное расположение электродов, когда один электрод с маркировкой «Apex», или красного цвета (положительный заряд), располагают точно над верхушкой сердца или ниже левого соска; другой электрод с маркировкой «Sternum», или черного цвета (отрицательный заряд), располагают сразу под правой ключицей. Используют также переднезаднее расположение электродов — одна пластина электрода находится в правой подлопаточной области, другая — спереди над левым предсердием. Существует еще и задне-правое подлопаточное расположение электродов. Выбор расположения электродов производят в зависимости от конкретной ситуации; не доказана польза или вред какого-либо из описанных расположений.



Используют также клейкие электроды:

  • Электроды обязательно смазывают специальным токопроводящим гелем, причем следует следить, чтобы он не растекался по поверхности грудной клетки между электродами. Допускается использование салфеток, смоченных физиологическим раствором.
  • Набирают заряд.
  • Электроды прижимают к грудной клетке с силой около 10 кг.
  • Перед проведением разряда убеждаются, что никто не прикасается к больному или к кровати, на которой он лежит. Современная контрольно-диагностическая аппаратура защищена от импульсов дефибриллятора, но если вы в этом не уверены, то ее лучше отключить. Позаботьтесь об электроизоляции носилок, расположенных в салоне машины.
  • Командуют «Разряд!» и производят дефибрилляцию.
  • В момент нанесения разряда изменяются показания монитора и отмечается реакция пациента — сокращение мышц, вздрагивание, иногда вскрик.
  • Категорически запрещается прикасаться к больному или к контактирующим с ним предметам в момент нанесения разряда, так как это опасно для персонала.
  • После произведенного разряда оценивают показания монитора и при необходимости решают вопрос о повторном разряде.

Основные правила безопасности при проведении дефибрилляции:

  • никогда не держите оба электрода в одной руке;
  • заряд производите только тогда, когда оба электрода размещены на груди у пострадавшего;
  • избегайте прямого или непрямого контакта с пострадавшим при проведении разряда;
  • вытрите насухо грудь больного;
  • уберите кислород из зоны дефибрилляции.

Теперь рассмотрим практические аспекты собственно дефибрилляции и кардиоверсии.

   Электрическая дефибрилляция, как уже говорилось, является важнейшим компонентом сердечно-легочной реанимации. Хорошо известно, что фибрилляция желудочков является причиной остановки кровообращения примерно в 80% случаев. Успех реанимации в этом случае будет напрямую зависеть от того, как скоро будет произведена дефибрилляция.
   Показаниями к проведению дефибрилляции являются фибрилляция желудочков и желудочковая тахикардия без пульса:




   Следует четко понимать, что асистолия и электромеханическая диссоциация не являются показаниями к проведению дефибрилляции.



   Рекомендациями ERC и AHA установлены рекомендуемые величины энергии для первого разряда при проведении дефибрилляции. Они составляют (для взрослых):

  • при использовании монополярного импульса — 360 Дж;
  • при использовании биполярного импульса — 120-150 Дж.

   Разряды наносятся одиночно, после каждого разряда следует сразу продолжить СЛР в течение 2-х минут, и лишь затем оценить ритм и решить вопрос о необходимости второго разряда. Уровень энергии для всех последующих импульсов должен быть не ниже первого, а, если возможно, то даже и выше (для биполярного импульса — 150-200 Дж). И стоит обратить внимание на еще один существенный момент: определение центрального пульса производят, если после разряда через две минуты реанимации на мониторе регистрируется организованный ритм. После успешного восстановления ритма обязательно регистрируется ЭКГ.
   В более ранних стандартах по проведению СЛР рекомендовалось нанесение серии из трех последовательных разрядов, но в настоящий момент четко установлено, что подобная практика ведет к уменьшению выживаемости пациентов.



   Кардиоверсия представляет собой метод лечения нарушений ритма сердца. Манипуляция относится к разряду врачебных, кроме ситуаций, когда возникшая аритмия несет в себе непосредственную угрозу жизни пациента. В условиях СМП к кардиоверсии следует прибегать только в безвыходных ситуациях, во всех остальных случаях эту манипуляцию лучше оставить для стационара. Перед проведением кардиоверсии обязательно получение согласия пациента на эту процедуру (в тех ситуациях, когда он способен это сделать). Также перед проведением манипуляции обязательно регистрируют ЭКГ.

   Кардиоверсия показана при различного рода наджелудочковых и желудочковых тахиаритмиях (трепетание или мерцание предсердий, пароксизмальная суправентрикулярная тахикардия, желудочковая тахикардия)  , рефрактерных к медикаментозной терапии либо сопровождаемых выраженной дестабилизацией гемодинамики. В условиях СМП основным показанием к проведению кардиоверсии служит именно картина нестабильной гемодинамики при указанных выше нарушениях ритма.

   Обязательным условием кардиоверсии является синхронизация момента нанесения импульса с зубцом R, что обеспечивается использованием либо встроенных синхронизаторов, которые пишут ритм с «ложек» дефибриллятора, либо интеграции дефибриллятора с монитором и синхронизации при помощи последнего. Несинхронизированная с сердечным циклом кардиоверсия чревата развитием фибрилляции желудочков.

   Если пациент находится в сознании, то обязательно проведение общей анестезии. Задачи общей анестезии при кардиоверсии: обеспечить выключение сознания на короткий промежуток времени и обеспечить амнезию на период проведения манипуляции. Как правило, ограничиваются использованием короткодействующих гипнотиков в небольших дозах, вводимых внутривенно быстро (тиопентал 100-250 мг либо пропофол 50-100 мг). Указанные препараты вводятся после адекватной преоксигенации 100% О2 в течение 3-5 минут. Помните об опасности полного желудка у экстренных пациентов. В исключительных случаях, при отсутствии указанных препаратов или навыков работы с ними, допустимо использование бензодиазепинов (диазепам 5-20 мг, мидазолам 5-15 мг) или кетамина (0,5-1 мг/кг). Последний целесообразно также использовать при окончательно дестабилизированной гемодинамике.

   Величины начального разряда для купирования различных нарушений ритма:

  • фибрилляция предсердий: монополярный — 200 Дж, биполярный — 120-150 Дж;
  • трепетание предсердий - 50-100 Дж как для монополярного, так и для биполярного импульсов;
  • пароксизмальная наджелудочковая тахикардия - 25-50 Дж как для монополярного, так и для биполярного импульсов;
  • пароксизмальная желудочковая тахикардия — 100 Дж как для монополярного, так и для биполярного импульсов.

   После проведения разряда оценивают показания монитора. Если аритмия продолжается, то повторяют разряд на более высоком энергетическом уровне; если регистрируется фибрилляция желудочков, то производят дефибрилляцию как было описано выше; если регистрируется синусовый ритм, то записывают ЭКГ и манипуляцию прекращают.

   Осложнения кардиоверсии включают в себя:

  • фибрилляцию желудочков;
  • аспирацию желудочного содержимого;
  • ларингоспазм;
  • гиповентиляцию;
  • ожоги кожи;
  • поражение медперсонала электрическим током.


Проведение ЭИТ у пациентов с имплантируемым кардиостимулятором-кардиовертером

   Понятно, что наличие подобного устройства у больного несколько изменяет технику процедуры, но отнюдь не является противопоказанием к проведению наружной дефибрилляции. Если у пациента имплантирован кардиостимулятор-кардиовертер, то следует немного изменить положение электродов. Сначала необходимо определить наличие и расположение кардиостимулятора, что достаточно просто – под одной из ключиц (в типичном случае – под левой) будет определяться некоторое «вздутие» – здесь-то и имплантирован прибор. При наружной дефибрилляции имплантированный кардиовертер как бы «тянет» ток на себя, поэтому величина реального разряда, приходящегося на миокард, будет ниже. В связи с этим не стоит располагать электроды прямо над этим устройством, а сместить их в сторону как минимум сантиметра на три от сомнительного места. Иногда возникает вопрос — как определить, дает ли разряды имплантированный кардиовертер? Для этого необходимо понаблюдать за мышцами грудной клетки больного. Если кардиовертер работает, то они будут периодически сокращаться, но не так резко, как при закрытой дефибрилляции, так как на внутренний электрод подается гораздо меньший разряд. Если кардиовертер работает, разумно подождать около минуты - вполне возможно, что аритмия будет прекращена.

   Иногда возникает необходимость выключить имплантированный кардиовертер. Это происходит в ситуациях, когда он вновь запускает фибрилляцию желудочков после успешной дефибрилляции наружным дефибриллятором. Для этого необходимо на область кардиовертера положить магнит и прибор будет остановлен.

   После успешной дефибрилляции кардистимулятор-кардиовертер должен быть обязательно проверен специалистом.

ЭИТ у детей

   Фибрилляция желудочков, а уже тем более желудочковая тахикардия у детей — крайне редкое явление. Так что шансы встретиться с такой ситуацией для работника СМП достаточно низки. Тем не менее, при наличии показаний, дефибрилляция у детей проводится и имеет свои особенности.

   Размеры электродов для детей имеют значение лишь в том аспекте, что они не должны соприкасаться друг с другом. Электроды располагают либо спереди, либо один слева от грудины, а второй — на спине ребенка. Важно проследить, чтобы электропроводящий гель не размазывался между электродами.

   Величина первого разряда для лечения фибрилляции желудочков или желудочковой тахикардии без пульса определяется как 2 Дж/кг массы тела ребенка (вне зависимости от типа импульса). В последующем, при неэффективности, величина разряда может быть увеличена до 4 Дж/кг. В некоторых литературных источниках рекомендовалось увеличение энергии до 10 Дж/кг (естественно, не выше максимального значения для взрослых), но данных для подобных рекомендаций пока недостаточно.



Автоматические наружные дефибрилляторы и концепция ранней дефибрилляции

  Мы неоднократно говорили о том, что фибрилляция желудочков является самой частой причиной внезапной остановки сердца у взрослых. Вероятность выжить у больных с фибрилляцией желудочков, по современным литературным данным, в каждую последующую минуту падает на 7-10%. Первичные реанимационные мероприятия (массаж сердца и искусственное дыхание) не могут у таких больных перевести фибрилляцию в нормальный ритм без электрической дефибрилляции. Таким образом, только ранняя дефибрилляция является в этих ситуациях единственным шансом восстановить гемодинамически эффективные сердечные сокращения и спасти пациента.

     В связи с этим в последнее время среди специалистов все большую популярность приобретает концепция ранней дефибрилляции с использованием «общедоступного дефибриллятора-монитора». Согласно этой концепции, должны стать общедоступными автоматические дефибрилляторы, позволяющие даже неквалифицированному пользователю оказать первую помощь больному с остановкой сердца до приезда бригады медиков. В настоящее время существуют дефибрилляторы (например, AED Plus, Zoll Medical Corporation), которые помогают неквалифицированному спасателю пройти через весь процесс реанимации - от оценки жизнеспособности пострадавшего (дыхание, кровообращение) до сердечно-легочной реанимации и дефибрилляции. Протокол работы AED Plus включает последовательность визуальных и голосовых подсказок (с недавнего времени и на русском языке), целью которых является помощь спасателям при проведении реанимации, а так же функцию записи, что позволяет впоследствии реаниматологам ретроспективно проанализировать использование этого аппарата неквалифицированным пользователем.

   Автоматический наружный дефибриллятор анализирует сердечный ритм и при выявлении его жизнеопасных нарушений производит разряд, причем специфичность в распознавании ритма, подлежащего дефибрилляции приближается к 100%.

   Федеральный комитет по авиации США обязал все американские авиакомпании снабдить автоматическими дефибрилляторами все самолеты весом более 3 тонн, совершающих местные и международные рейсы, и на которых есть хотя бы одна стюардесса. Некоторые авиакомпании уже обучили свой персонал обращению с дефибрилляторами и сообщили о значительном увеличении выживаемости при остановке кровообращения в полете, а некоторые авиакомпании таких оптимистических выводов пока не сделали. На терминалах аэропортов, где всегда находится большое количество людей, концепция ранней дефибрилляции с использованием «общедоступного дефибриллятора-монитора» уже успела доказать свою состоятельность. Уже опубликовано несколько сообщений о случаях успешной дефибрилляции в аэропортах. В двух аэропортах Чикаго автоматические дефибрилляторы размещены вдоль всего терминала и в отделе розыска багажа. Весь персонал аэропорта, в том числе и охрана, обучены пользоваться дефибрилляторами и имеют соответствующие сертификаты. В результате такой организации помощи выжили 69% пассажиров, у которых в аэропорту произошла остановка сердца в результате фибрилляции желудочков. Такие результаты очень впечатляют специалистов, если учесть, что выживаемость при внебольничной фибрилляции желудочков в самом Чикаго составляет около 2%. Аналогичным образом автоматические наружные дефибрилляторы показали свою высокую эффективность в других местах массового скопления людей.



Швец А.А. (Граф)
